1、用途及適用范圍

XRL低壓配電箱適用于額定電壓AC220V或AC380V，負載總量不大于225A的單相三線或三相五線電路中，作為對用電設備進行配電、控制，對線路的過載、短路、過電壓和漏電起保護作用的一種成套裝置。可廣泛應用于高層建筑、住宅、車站、港口、機場、醫院、影劇院、大型商業網站和工礦企業等。產品符合GB72513、IEC493-3等標準。

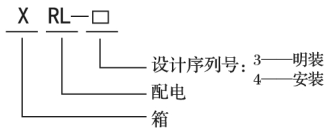

2、型號及含義

3、結構特點

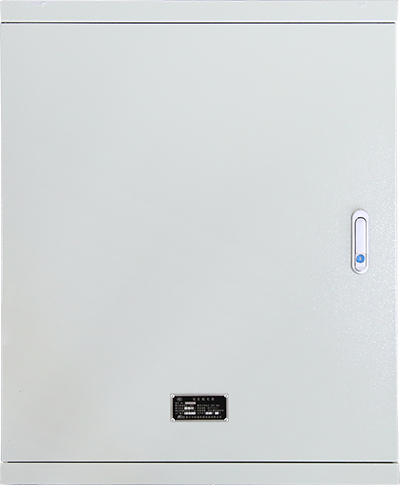

XRL低壓配電箱系戶內裝置，分戶內靠墻懸掛和嵌入墻內安裝兩種形式，箱體采用冷軋鋼板彎制，箱的正面有門，門有暗鉸鏈，門打開后在斷路器手柄操作上可設安全防護封門。取下封門，箱內設備完全敞露，可進行檢修。在箱體上下側有敲落孔，供導線引人和接出。

箱體為金屬結構，分明裝式(懸掛式)和暗裝式(嵌墻式)

注: XRL4箱體尺寸參照XRL3,面積尺寸為W+20,H+20
